名称：EPC(轉矩1.5-80kgfm) |
点击率：1710 |
|
|
| 说明： |
型 號：EPC(轉矩1.5~80kgfm)
品 名：對軸型磁粉式離合器
類 別：自然冷卻 / 強制空冷式
 |
用途：啟動、正逆轉、速度變換、轉矩限制、緩啟動……等 |
規格表 (標准電壓DC24V)
| 附表A |
| 型 式 |
定格轉矩
kgfm
(Nm) |
容量(75oC) |
最高
回轉速度
(r.p.m.) |
※ 強制冷容許滑動工率 |
慣性矩
(kgfm2) |
重量
(kg) |
磁粉重量
(g) |
電流
(A) |
電力
(W) |
時定數
(S) |
風壓
(Pa) |
風量
(m3/min) |
工率
(W) |
| EPC-015 |
1.2(12) |
0.94 |
22.5 |
0.10 |
1800 |
3*104 |
0.2 |
250 |
1.34X10-3 |
4.90X10-4 |
6 |
20 |
| EPC-025 |
2.5(25) |
1.24 |
30 |
0.12 |
5*104 |
0.4 |
380 |
3.80X10-3 |
1.49X10-3 |
11 |
33 |
| EPC-050 |
5(50) |
2.15 |
51.5 |
0.13 |
1*105 |
0.6 |
700 |
9.50X10-3 |
4.80X10-3 |
18.5 |
60 |
| EPC-100 |
10(100) |
2.40 |
57.6 |
0.25 |
6*104 |
1.1 |
1100 |
3.50X10-2 |
2.50X10-2 |
37 |
140 |
| EPC-200 |
20(200) |
2.70 |
64.8 |
0.37 |
5*104 |
1.6 |
1900 |
9.15X10-2 |
6.89X10-2 |
59 |
225 |
| EPC-400 |
40(400) |
3.50 |
84 |
0.40 |
1.6*105 |
2 |
2100 |
2.43X10-1 |
1.50X10-1 |
110 |
300 |
| EPC-800 |
80(800) |
4.60 |
110 |
0.40 |
? |
? |
? |
? |
? |
? |
700 |

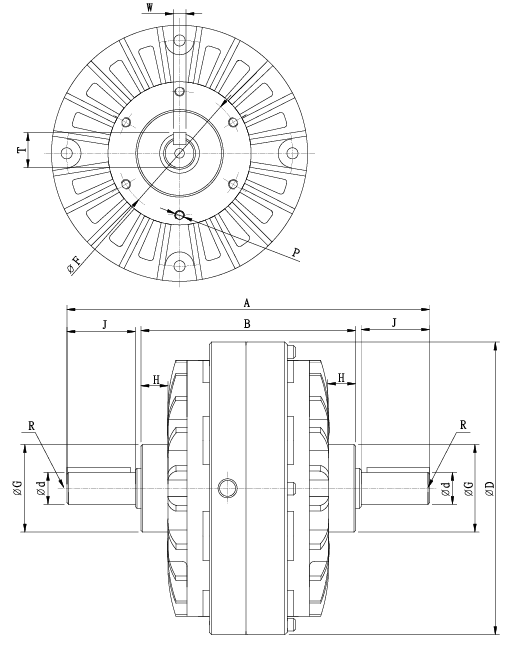

外型尺寸圖(mm)
| ?附表B |
| 型式 |
A |
B |
D |
F |
G
(g7) |
H |
J |
d
(h6) |
T |
W
(p7) |
P |
R |
| 螺紋 |
數量 |
深度 |
螺紋 |
深度 |
| EPC-006 |
165 |
100 |
136 |
64 |
42 |
14 |
26 |
12 |
13.5 |
4 |
M 5 |
6*2 |
10 |
M 4 |
8 |
| EPC-015 |
190 |
124 |
154 |
64 |
42 |
15 |
29 |
15 |
17 |
5 |
M 6 |
6*2 |
10 |
M 4 |
8 |
| EPC-025 |
228 |
136 |
184 |
78 |
55 |
17 |
43 |
20 |
22 |
5 |
M 6 |
6*2 |
10 |
M 5 |
10 |
| EPC-050 |
293 |
171 |
222 |
100 |
74 |
30 |
56 |
25 |
28 |
7 |
M 6 |
6*2 |
10 |
M 6 |
12 |
| EPC-100 |
361 |
216 |
290 |
140 |
100 |
28 |
65 |
30 |
33 |
7 |
M10 |
6*2 |
15 |
M10 |
20 |
| EPC-200 |
409 |
253 |
336 |
150 |
110 |
31.5 |
69 |
35 |
38.5 |
10 |
M10 |
6*2 |
15 |
M10 |
20 |
| EPC-400 |
500 |
290 |
400 |
200 |
130 |
35 |
92 |
45 |
48.5 |
12 |
M12 |
8*2 |
20 |
M10 |
20 |
| EPC-800 |
645 |
395 |
480 |
230 |
190 |
45 |
110 |
65 |
71 |
18 |
M12 |
8*2 |
40 |
M12 |
20 |

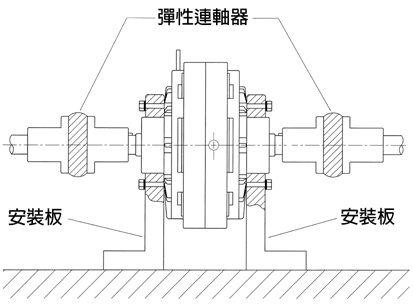

安裝例
|
|
| 1、 |
托架的組合部份，請套入安裝板並以
螺絲固定。 |
| 2、 |
入力軸與出力軸的連結，請務必使用
彈性連軸器，並須注意連軸器與入出
力軸的同心度與直角度，請在彈性連
軸器誤差容許值內使用。 |
| 3、 |
安裝皮帶輪或鏈齒輪等於入出力軸，
請勿超過容 許軸端荷重範圍。 |
| 4、 |
EPC兩側安裝板皆必須設置。 | | |
