名称：POC(轉矩1.2-40kgfm)

型號：POC(轉矩1.2~40kgfm)
品　　名：对轴型磁粉式离合器
类　　别：自然冷却 / 强制空冷式
应用范围：印刷机械、纸工机械、制袋机械、造纸机械、电线电
　　　　　 缆机械、卷线机械、纸材机械、捆包包袋机械、纺织
　　　　　 机械、纤维机械、燃线机械、木工机械、试验设备、
　　　　　 模拟负荷用、各种机械的精密性张力控制用、一般工
　　　　　 业用装置、其他一般产业机械 。

規格表POC(转矩1.2~5kgfm) (标准电压DC24V)

造型	定格转矩 kgfm (Nm)	容量(75℃)			惯性矩 (kg )		重量 (kg)	最高回转速度 (r/min)	磁粉重量 (g)	※强制空气容许滑动工率
		电流 (A)	电力 (W)	时定数 (S)	入力侧	出力侧				风压 (pa)	风量 (m3/min)	工率 (W)
POC-012	1.2(12)	0.94	22.5	0.10	1.34×10ˉ3	4.90×10ˉ4	5.2	1,800	20	3×10 4	0.2	250
POC-025	2.5(25)	1.24	30	0.12	3.80×10ˉ3	1.49×10ˉ3	8.8	1,800	33	5×10 4	0.4	380
POC-050	5(50)	2.15	51.5	0.13	9.50×10ˉ3	4.80×10ˉ3	16.5	1,800	60	1×10 5	0.6	700

注：1.冷却用压缩空气必须经过油水分离器(完全脱油式)，以供应清淨乾燥的空气。
　　　 2.空转转矩为定格转矩1%以下。

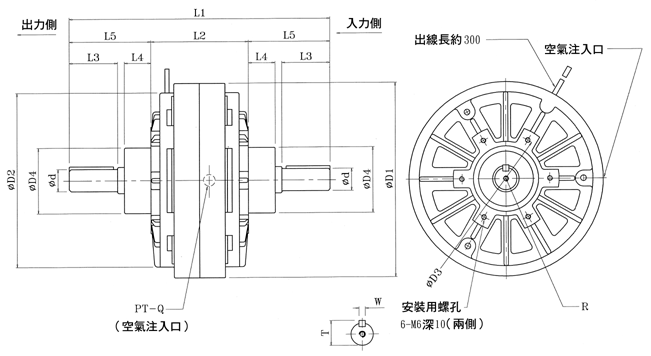

外型尺寸图(mm)

造型	L1	L2	L3	L4	L5	D1	D2	D3	D4(g7)	Q	R		轴部
											径	深	d(h7)	W(p7)	T(0 -0.2)
POC-012	192	94	29	15	49	152	126	64	42	1/8	M4	8	15	5	17
POC-025	230	102	43	17	64	184	160	78	55	1/8	M5	10	20	5	22
POC-050	294	112	55	30	91	219	196	100	74	1/4	M6	12	25	7	28

本公司保留产品规格尺寸设计变更或停用之权利

特性

标准转矩特性 容许连续滑动功率特性(自然冷却时) 容许连续滑动功率特性(自然冷却时) 回转速度(r/min) 回转速度(r/min)

规格表　POC(转矩10~40kgfm) 　 (标准电压DC24V)

造型	定格转矩 kgfm(Nm)	容量(75℃)			惯性矩 (kg )		重量 (kg)	最高回转速度 (r/min)	磁粉重量 (g)	※强制空气容许滑动工率
		电流 (A)	电力 (W)	时定数 (S)	入力侧	出力侧				风压 (pa)	风量 (m3/min)	工率 (W)
POC-100	10(100)	2.40	57.6	0.25	3.50×10ˉ2	2.50×10ˉ2	37	1,800	140	6×10 4	1.1	1,100
POC-200	20(200)	2.70	64.8	0.37	9.15×10ˉ2	6.89×10ˉ2	59	1,800	225	5×10 4	1.6	1,900
POC-400	40(400)	5	120	0.40	2.43×10ˉ1	1.50×10ˉ1	110	1,800	300	1.6×10 5	2.0	2,100

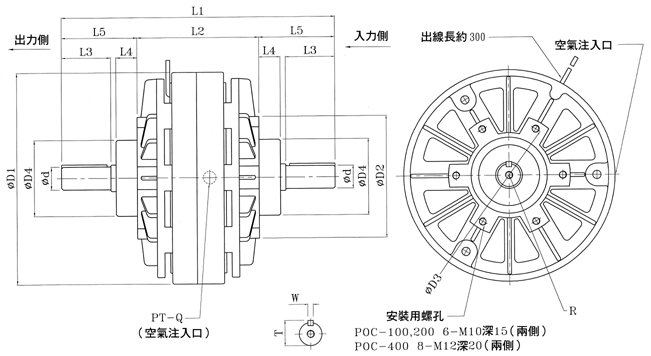

造型	L1	L2	L3	L4	L5	D1	D2	D3	D4(g7)	Q	R		轴部
											径	深	d(h7)	W(p7)	T(0 -0.2)
POC-100	360	160	65	28	100	278	160	140	100	3/8	M10	20	30	7	33
POC-200	408	190	69	30	109	327	174	150	110	3/8	M10	20	35	10	38.5
POC-400	500	221	92	35	139	398	230	200	130	3/8	M10	20	45	12	48.5

本公司保留产品规格尺寸设计变更或停用之权利

特性

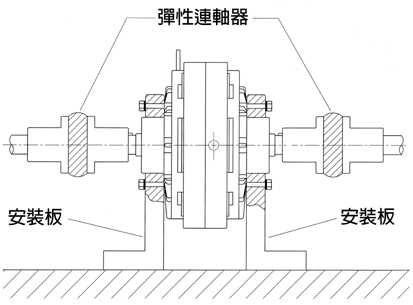

标准转矩特性 容许连续滑动功率特性(自然冷却时) 容许连续滑动功率特性(自然冷却时) 安装例 1、 托架的组合部份，请套入安装板并以 螺丝固定。 2、 入力轴与出力轴的连结，请务必使用 弹性连轴器，并须注意连轴器与入出 力轴的同心度与直角度，请在弹性连 轴器误差容许值内使用。 3、 安装皮带轮或链齿轮等于入出力轴， 请勿超过容 许轴端荷重范围。 4、 POC 两侧安装板皆必须设置。
