名称：POB(轉矩1.2-40kgfm) |
点击率：2189 |
|
|
| 说明： |
型號：POB(轉矩1.2~40kgfm)
品 名：突出轴型磁粉式制动器
类 别：自然冷却 / 强制空冷式
应用范围：印刷机械、纸工机械、制袋机械、造纸机械、电线电
缆机械、卷线机械、纸材机械、捆包包袋机械、纺织
机械、纤维机械、燃线机械、木工机械、试验设备、
模拟负荷用、各种机械的精密性张力控制用
、一般工业用装置、其他一般产业机械 。
規格表POB(转矩1.2~5kgfm) (标准电压DC24V)
|
造型 |
定格转矩
kgfm
(Nm) |
容量(75℃) |
惯性矩
(kg ) |
|
最高回转速度
(r/min) |
磁粉重量
(g) |
※强制空气容许滑动工率 |
|
电流
(A) |
电力
(W) |
时定数
(S) |
风压
(pa) |
风量
(m3/min) |
工率
(W) |
|
POB-012 |
1.2(12) |
0.94 |
22.5 |
0.10 |
1.34×10ˉ3 |
4.8 |
1,800 |
20 |
3×10 4 |
0.2 |
250 |
|
POB-025 |
2.5(25) |
1.24 |
30 |
0.12 |
3.80×10ˉ3 |
7.9 |
1,800 |
33 |
5×10 4 |
0.4 |
380 |
|
POB-050 |
5(50) |
2.15 |
51.5 |
0.13 |
9.50×10ˉ3 |
14.5 |
1,800 |
60 |
1×10 5 |
0.6 |
700 |
注：1.冷却用压缩空气必须经过油水分离器(完全脱油式)，以供应清淨乾燥的空气。
2.空转转矩为定格转矩1%以下。

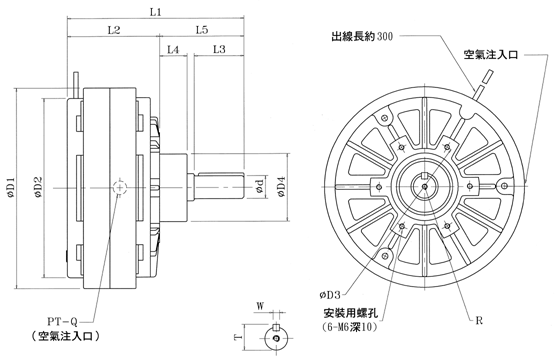

外型尺寸圖(mm)
|
|
L1 |
|
|
L4 |
L5 |
D1 |
D2 |
D3 |
D4(g7) |
Q(inch) |
|
轴部 |
|
径 |
|
d(h7) |
W(p7) |
|
|
|
132 |
|
29 |
15 |
49 |
152 |
126 |
64 |
42 |
1/8 |
M4 |
8 |
15 |
5 |
17 |
|
|
155 |
|
43 |
17 |
64 |
184 |
160 |
78 |
55 |
1/8 |
M5 |
10 |
20 |
5 |
22 |
|
|
193 |
|
55 |
30 |
91 |
219 |
196 |
100 |
74 |
1/4 |
M6 |
12 |
25 |
7 |
28 |
本公司保留产品规格尺寸设计变更或停用之权利
| 特性 |

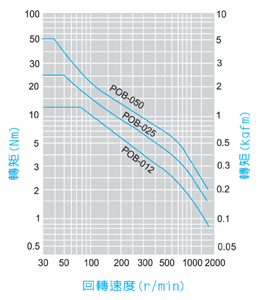

| 标准转矩特性 |
|
|
|

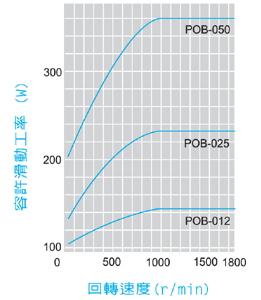

| 容许连续滑动功率特性(自然冷却时) |
容许连续滑动功率特性(自然冷却时) |
|
|
|
规格表(POB(转矩10~40kgfm)
(标准电压DC24V) |
|
造型 |
定格转矩
kgfm(Nm) |
容量(75℃) |
惯性矩
(kg )
|
|
最高回转速度
(r/min) |
磁粉重量
(g) |
※强制空气容许滑动工率 |
|
电流
(A) |
电力
(W) |
时定数
(S) |
风压
(pa) |
风量
(m3/min) |
工率
(W) |
|
POB-100 |
10(100) |
2.40 |
57.6 |
0.25 |
3.50×10ˉ2 |
34 |
1,800 |
140 |
6×10 4 |
1.1 |
1,100 |
|
POB-200 |
20(200) |
2.70 |
64.8 |
0.37 |
9.15×10ˉ2 |
53 |
1,800 |
225 |
5×10 4 |
1.6 |
1,900 |
|
POB-400 |
40(400) |
5 |
120 |
0.40 |
2.43×10ˉ1 |
102 |
1,800 |
300 |
1.6×10 4 |
2.0 |
2,100 | | 注：1.冷却用压缩空气必须经过油水分离器(完全脱油式)，以供应清淨乾燥的空气。
2.POB-100, 200型空轉轉矩為定格轉矩1%以下。POB-400型定格轉矩的2%。 |
|
|

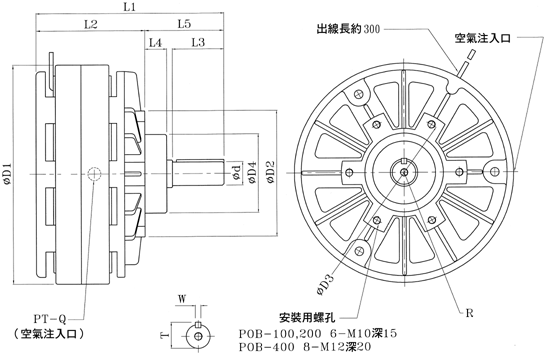

L1 |
|
|
L4 |
L5 |
D1 |
D2 |
D3 |
D4(g7) |
Q(inch) |
|
轴部 |
|
径 |
|
d(h7) |
W(p7) |
|
|
|
239 |
|
65 |
28 |
100 |
278 |
160 |
140 |
100 |
3/8 |
M10 |
20 |
30 |
7 |
33 |
|
|
278 |
|
69 |
30 |
109 |
327 |
174 |
150 |
110 |
3/8 |
M10 |
20 |
35 |
10 |
38.5 |
|
|
339 |
|
92 |
35 |
139 |
398 |
230 |
200 |
130 |
3/8 |
M10 |
20 |
45 |
12 |
48.5 |
本公司保留产品规格尺寸设计变更或停用之权利
| 特性 |
| 标准转矩特性 |
|
|
|
| 容许连续滑动功率特性(自然冷却时) |
容许连续滑动功率特性(自然冷却时) |
|
|
|

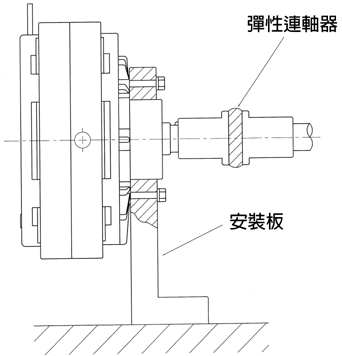

| 安装例 |
|
|
| 1、 |
托架的组合部份，请套入安装板并以
螺丝固定。 |
| 2、 |
入力轴与出力轴的连结，请务必使用
弹性连轴器，并须注意连轴器与入出
力轴的同心度与直角度，请在弹性连
轴器误差容许值内使用。 |
| 3、 |
安装皮带轮或链齿轮等于入出力轴，
请勿超过容 许轴端荷重范围。 | | | | |
