名称：PFB(轉矩10-40kgfm)

型　　號：PFB(轉矩10~40kgfm)
品　　名：軸流扇突出軸型磁粉式離合器
類　　別：強制空冷式+軸流扇空冷
應用範圍：印刷機械、紙工機械、製袋機械、造紙機械、電線電纜機
　　　　　 械、捲線機械、紙材機械、捆包包袋機械、紡織機械、纖
　　　　　 維機械、燃線機械、木工機械、試驗設備、模擬負荷用、
　　　　　 各種機械的精密性張力控制用、一般工業用裝置、其他一
　　　　　 般產業機械 。

規格表　 (標準電壓DC24V)

型式	定格轉矩 kgfm (Nm)	容量(75℃)			慣性矩 (kg㎡)	重量 (kg)	最高迴轉速度 (r/min)	磁粉重量 (g)	電壓 AC	軸流扇
										消費電力		電流		個數
		電流 (A)	電力 (W)	時定數 (S)						50Hz	60Hz	50Hz	60Hz)
PFB-025	2.5(25)	1.24	29.8	0.12	3.80×10ˉ2	10	1,800	33	220V	26W	22W	0.15A	0.13A	1
PFB-050	5(50)	2.15	51.5	0.13	9.60×10ˉ2	15.5	1,800	65	220V	29W	29W	0.12A	0.12A	1
PFB-100	10(100)	2.40	57.6	0.25	3.50×10ˉ2	37	1,800	140	220V	33W	31W	0.14A	0.15A	1
PFB-200	20(200)	2.70	64.8	0.37	9.15×10ˉ2	59	1,800	225	220V	33W	31W	0.14A	0.15A	1

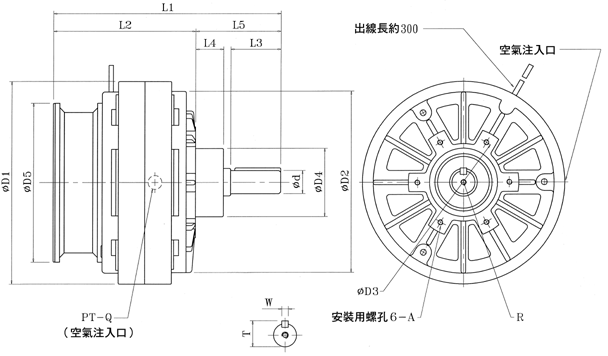

外型尺寸圖(mm)

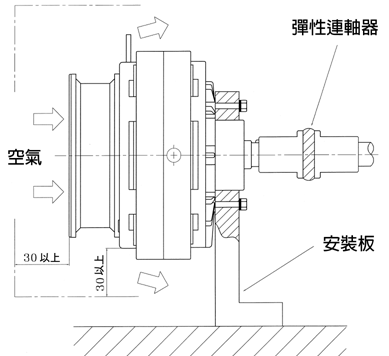

安裝例

1、 托架的組合部份，請套入安裝板並以 螺絲固定。 2、 入力軸與出力軸的連結，請務必使用 彈性連軸器，並須注意連軸器與入出 力軸的同心度與直角度，請在彈性連 軸器誤差容許值內使用。 3、 安裝皮帶輪或鏈齒輪等於入出力軸， 請勿超過容許軸端荷重範圍。 4、 冷卻風須維持良好的流動性，制動 器附近之空間請保留 30mm 以上的 空氣流動通路。 5、 使用風扇型輔助冷卻，請加裝保護 用繼電器或溫度開關，風扇損壞時 ，請考慮制動器不動作。 6、 制動器位於粉塵多的開放空間，請 裝設導管供給清淨的空氣，並請定 期清理風扇及護蓋上的附著物。
