名称：EPC-K（轉矩0.6-20kgfm）

型號：EPC-K（轉矩0.6~20kgfm）
品名：中空軸型磁粉式離合器

用途：啟動、正逆轉、速度變換、轉矩限制、緩啟動……等

規格表 (標准電壓DC24V)

EPC-K?Table - A
型 式	額定轉矩 Kgfm(Nm)	飛輪矩(kgm2)		最高容許轉速 r/min	磁性線圈(75°C)			電壓(v) DC	磁粉重量 (g)	重量 (Kg)
		輸入軸	輸出軸		電流 (A)	功率 (W)	時間常數 (S)
006	6	2.7*10-3	5.0*10-4	1000	0.74	17.8	0.04	24	14	?
015	12	6.3*10-3	1.1*10-3		0.9	21.6	0.04	24	25	?
025	25	1.2*10-2	2.3*10-3		1.1	26.4	0.06	24	39	6.6
050	50	2.6*10-2	5.8*10-3		1.4	33.6	0.09	24	60	11.4
100	100	7*10-2	1.5*10-2		2	48	0.14	24	117	19.5
200	200	2.1*10-1	5.0*10-2		2.5	60	0.3	24	255	36.4

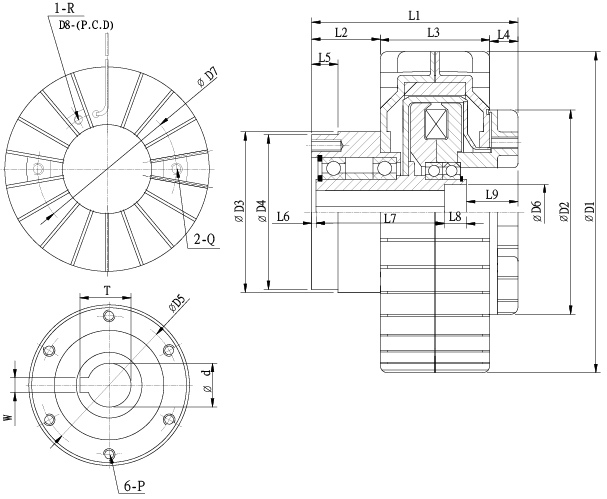

外型尺寸圖(mm)

EPC-K?Table - B
Model	L1	L2	L3	L4	L5	L6	L7	L8	L9	D1	D2	D3	D4(g7)	D5	D6	D7	D8	P		R		Q		孔
																		直徑	深度	直徑	深度	直徑	深度	d(H7)	W(F8)	T(+02)
006	86	21	58	7	-	1	56	8	21	128	82	73	70	60	19	60	50	M6	12	M3	8	M4	8	15	4	16.5
015	103	32	58	13	-	2	63	13	25	160	96	-	80	68	24	68	54	M6	12	M4	10	M6	12	18	5	20
025	119	36	66	17	-	2	69	17	31	180	114	-	90	80	27	80	64	M6	12	M4	10	M6	12	20	5	22
050	141	47	74	19	-	3	104	-	35	220	140	-	110	95	-	95	78	M8	15	M6	12	M8	12	30	7	33
100	166	55	100	17	45	4	122	-	40	275	176	130	125	110	-	110	95	M10	25	M6	12	M10	18	35	10	38.5
200	198	64	118	21	40	3	150	-	45	335	218	160	155	125	-	136	110	M10	20	M6	15	M10	15	45	12	49
