名称：微小型磁粉式制動器

型號：POB(轉矩0.5~5kgfcm)
品名：微小型磁粉式制動器
類別：自然冷卻 / 突出軸型

規格表 　 (標準電壓DC24V)

型式	定格轉矩 kgfcm(Nm)	容量(75℃)			慣性矩(kg㎡)	重量(kg)	最高迴轉速度(r/min)
		電流(A)	電力(W)	時定數(S)
POB-0.05	0.5(5)	0.35	8.4	0.02	9.4×10ˉ3	0.4	1,800
POB-0.1	1(10)	0.42	10	0.02	2.75×10ˉ2	0.54	1,800
POB-20N	2(20)	0.37	9	0.034	5.25×10ˉ2	1	1,800
POB-0.5	5(50)	0.6	14.4	0.045	1.25×10ˉ1	1.3	1,800

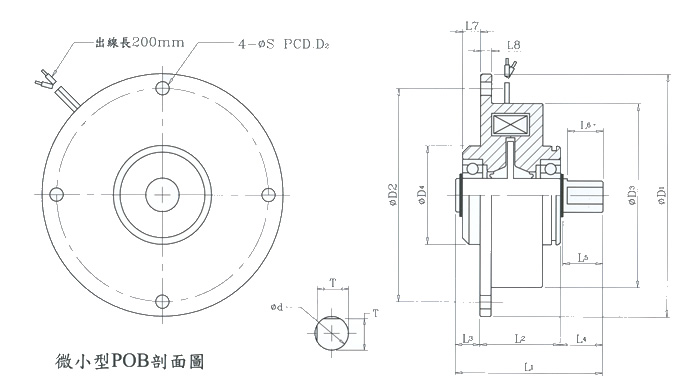

外型尺寸圖(mm)

型式	L1	L2	L3	L4	L5	L6	L7	L8	D1	D2	D3	D4(g7)	S	d(g7)	T
POB-0.05	45	29	5	11	10	9	3	4	70	60	50	24	4.5	5	4.5
POB-0.1	50	30	7	13	12	10	4	4	76	66	56	30	4.5	7	6.5
POB-20N	71.5	34	9	33	31	20	3	4	92	82	69	69	4.5	10	9
POB-0.5	66	36	11	19	18	16	8	5	108	95	82	44	6	15	14

特性 標準轉矩特性

容許連續滑動功率特性(自然冷卻時)	容許連續滑動功率特性(自然冷卻時)

安裝例

1、 托架的組合部份，請套入安裝板並以 螺絲固定。 2、 入力軸與出力軸的連結，請務必使用 彈性連軸器，並須注意連軸器與入出 力軸的同心度與直角度，請在彈性連 軸器誤差容許值內使用。 3、 安裝皮帶輪或鏈齒輪等於入出力軸， 請勿超過容 許軸端荷重範圍。
