名称：EUDF雙法蘭式離合器煞車器組合 |
点击率：1206 |
|
|
| 说明： |
型號：EUDF(0.6~20kgfm)
品名：EUDF雙法蘭式離合器?制動器組合
特長：防塵、防滴、高散熱式設計，薄型輕量化，構造堅固，節省
時間，安裝方向自由。
間隙可調整式，接近有效磨耗壽命，不需更換可線上調整
規格表 (標準電壓DC24V)
|
型號 model |
0.6 |
1.5 |
2.5 |
5 |
10 |
20 |
摩擦扭矩
Torque |
|
動(Td) |
靜(Ts) |
動(Td) |
靜(Ts) |
動(Td) |
靜(Ts) |
動(Td) |
靜(Ts) |
動(Td) |
靜(Ts) |
動(Td) |
靜(Ts) |
| (N-m) |
5 |
5.5 |
10 |
11 |
20 |
22 |
40 |
45 |
80 |
90 |
160 |
175 |
| (kgf-m) |
0.5 |
0.55 |
1.0 |
1.1 |
2.0 |
2.2 |
4.0 |
4.5 |
8.0 |
9.0 |
16.0 |
17.5 |
勵磁電壓
Voltage |
(DC-V) |
24 |
24 |
24 |
24 |
24 |
24 |
線圈
Coil(20℃) |
容量(W) |
11 |
15 |
20 |
25 |
35 |
45 |
| 電流(A) |
0.46 |
0.63 |
0.83 |
1.09 |
1.46 |
1.88 |
|
最高旋轉數
Maximum speed(r/min)
|
8000 |
6000 |
5000 |
4000 |
3000 |
2500 |
旋轉部慣量
Moment of inertia |
J(kg-㎡) |
1.28×10ˉ4 |
3.70×10ˉ4 |
1.40×10ˉ3 |
3.85×10ˉ3 |
1.35×10ˉ2 |
4.08×10ˉ2 |
| GD2(kgf-㎡) |
5.10×10ˉ4 |
1.48×10ˉ3 |
5.58×10ˉ3 |
1.54×10ˉ2 |
5.41×10ˉ2 |
1.63×10ˉ1 |
| 質量 Weight(kg) |
2.1 |
4.2 |
6.8 |
12 |
22 |
55.5 |

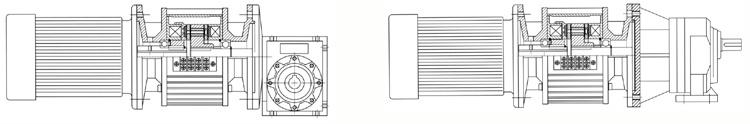

使用範例
EUDF雙法蘭式離合器?制動器組合
|
|
0.6 |
1.5 |
2.5 |
5 |
10 |
20 |
|

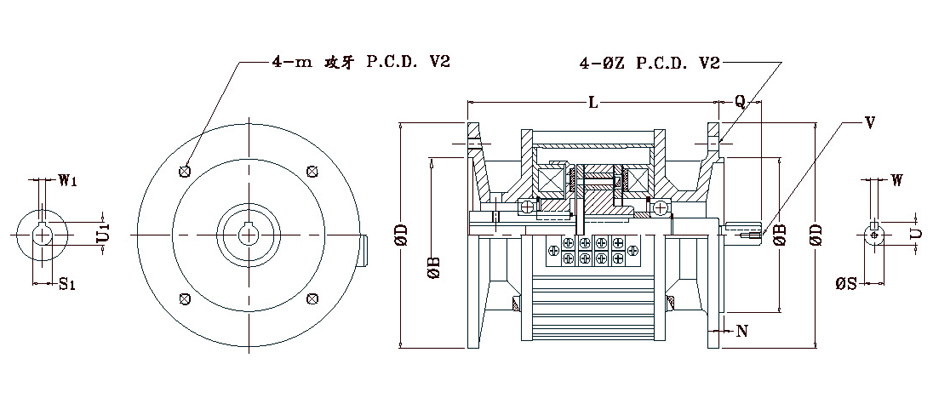

本體
(Body)
|
B |
95 |
95 |
110 |
110 |
130 |
130 |
180 |
230 |
|
D |
140 |
140 |
160 |
160 |
200 |
200 |
250 |
300 |
|
L |
129 |
158 |
178 |
210 |
276 |
320 |
|
Q |
23 |
23 |
30 |
30 |
40 |
40 |
50 |
60 |
80 |
|
S |
11 |
11 |
14 |
14 |
19 |
19 |
24 |
28 |
38 |
|
S1 |
11 |
11 |
14 |
14 |
19 |
19 |
24 |
28 |
38 |
|
U |
12.5 |
12.5 |
16 |
16 |
21.5 |
21.5 |
27 |
31 |
41 |
|
U1 |
12.5 |
12.5 |
16 |
16 |
21.5 |
21.5 |
27 |
31 |
41 |
|
V |
|
M4-0.7深8 |
M6-1.0深11 |
M6-1.0深11 |
M6-1.0深11 |
M10-1.5深17 |
|
V2 |
|
115 |
130 |
130 |
165 |
165 |
215 |
265 |
|
W |
|
4 |
5 |
5 |
6 |
6 |
8 |
8 |
10 |
|
W1 |
|
4 |
5 |
5 |
6 |
6 |
8 |
8 |
10 |
|
m |
|
M8 |
M8 |
M10 |
M10 |
M12 |
M12 |
|
Z |
|
10 |
10 |
12 |
12 |
15 |
15 |
|
N |
|
3 |
3.5 |
3.5 |
3.5 |
4 |
4 |
|
配合馬達 |
4-1/4 HP |
4-1/4~1/2 HP |
4-1/2~1 HP |
4-1~2 HP |
4-3~5 HP |
