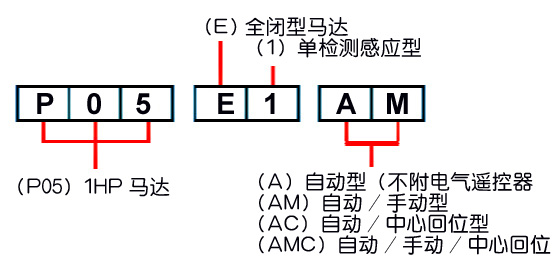

名称：P05-E1-AM 自动/手动型 |
点击率：2563 |
|
|
| 说明： |
电源：380V,50HZ,马达1HP
最在负担5000KG,检出精度0.005mm
无负荷最大速度25mm/sel(Ф50)
适用于收料、放料、中段修正
台车驱动式按装实例

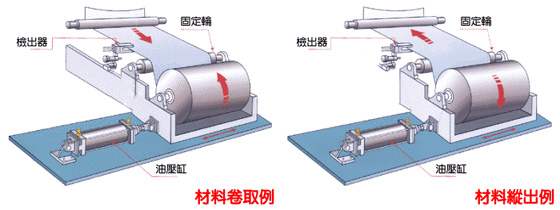

材料纵出例概要：检出器装在与放料台车分离，而最接近放料台车之位置， 纵出材料之蛇行将被检出位置完全控制，而原来已偏离方向之材料， 经过油压缸的驱动修正，将不偏不倚的向您设定的目标行进。

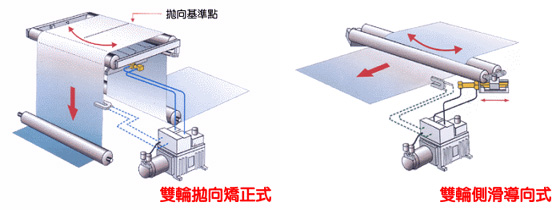

中段轮轴修正式
较长距离行走之材料，于中段加工动作前后，使用此装置，可避免材料因距离过长，偏离正常应行进的方向。或因机械之原设计无台车导正系统，亦可利用上图两项装置，矫正材料之蛇行，确保材料纵出后，于中间加工手续前的直线状况，保护材料加工后之品质，且降低材料因蛇行造成的损失
订购参考资料例
P05 基本规格
|
主体 |
马达 |
1 Hp |
|
油压 |
10 kg/cm2 |
|
流量 |
3.5 L/min |
|
油槽液压油容量 |
9.2 L/min |
|
检出气压量 |
36 L/min |
|
检测器 |
差压检出偏位比例式（风压250~500mm/H2O） |
|
能力 |
最大推力 |
140 kg（Φ50） |
|
无负荷最大速度 |
25 mm/sec（Φ50） |
|
精度 |
± 0.05 mm |
油压缸直径—推力—速度的相互关系（理论值）
|
型式 |
油压压力与油压缸直径之关系速度 |
50mm/sec |
25mm/sec |
15mm/sec |
|
P05 |
油压缸直径（mm） |
Φ40 |
Φ50 |
Φ63 |
|
推力（Kg） |
72 |
140 |
228 | |
